Цветная символика применяется в производстве довольно широко. В цехах мы встречаем в настоящее время цветные светофоры. На диспетчерском табло зажигаются лампочки разных цветов. У рабочих мест так же зажигаются лампочки разных цветов или выкладываются разноцветные флажки. На учетных досках можно встретить цветные сигналы, регулирующие движения заказов. Сводные отчетные графики даются часто раскрашенными в несколько цветов. В учете и документации употребляются разноцветные карточки. […]
Далее мы опишем то, что пока удалось узнать об этом из английских и американских журналов.
1. Цветная символика в контрольно-измерительном деле. Инициатива применения цветной символики в этой области принадлежит инженеру Гюи Л. Муррею, заведовавшему несколько лет ремонтными мастерскими Суданской железной дороги в Атбаре (Африка), где было занято 1 500 рабочих туземцев, в большинстве случаев не только неграмотных, и едва понимающих по-английски.
Если в современном материальном хозяйстве при многих тысячах калибров трудность их отождествления с помощью буквенных и геометрических символов все возрастает, то в условиях названного предприятия была настолько велика, что пришлось искать новых средств отождествления.
Инж. Муррей начал с прикрепления к отдельным калибрам цветных ярлычков, обозначавших условно ту цель, для которой они предназначены, и постепенно пришел к построению стройной системы цветных калибров, предназначенных для обслуживания кулисных парораспределительных механизмов всего парового парка Саранской дороги (168 паровозов).

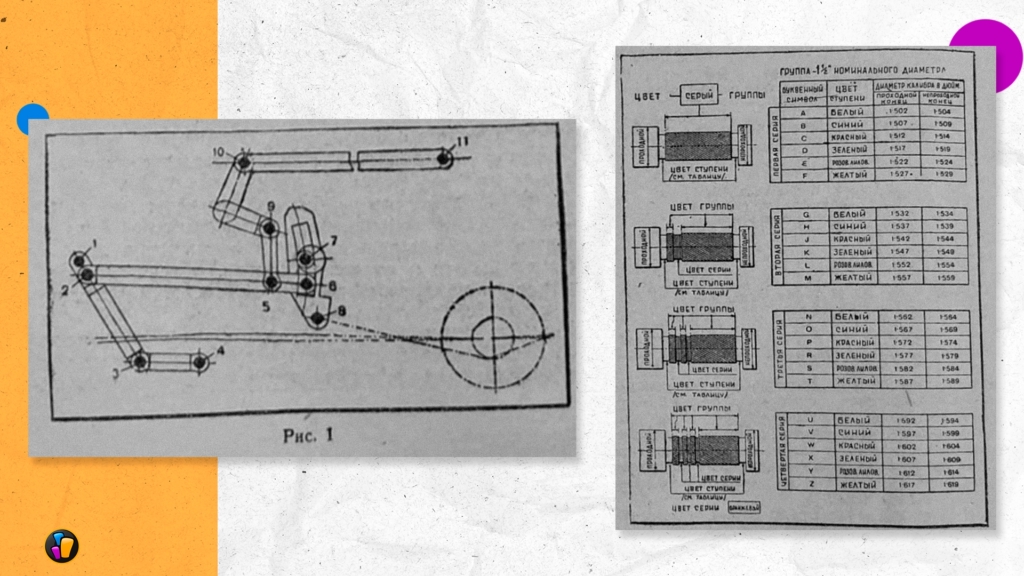

Первой стадией работы для построения этой системы было изучение встречающиеся в практике степени износа каждого из 11 отверстий и шипов кулисного механизма, обозначенных серийными номерами на схеме (рис 1). Номинальный диаметр большинства шипов равен 1 5/8", номинальный диаметр шипов № 11 и 12 равен 1 1/2”.
Для каждого кулисного механизма, находящегося в эксплуатации, была составлена «карточка данных».
На эту карточку были занесены размеры, снятые с различно изношенных отверстий и, таким образом, на основании изучения степени отклонения от номинальных размеров была построена система градаций ремонтных размеров, а вместе с ней и система предельных калибров. […]
На первый взгляд могло бы казаться, что для отождествления 240 размеров потребуется очень большое число различных цветов, в действительности же их потребовалось всего 12.
Для каждого номинального диаметра были назначены следующие цвета: 1 1/2” – серый, 1 5/8" – крем, 1 3/4" – черный, 1 7/8" – розовый и 2" – коричневый.
Таким образом этими цветами определялись группы калибров, связанных с одним и тем же номинальным размером (например, «группа номинального диаметра» в 1 1/2”). Каждая группа в свою очередь распадалась на 4 серии, а каждая серия на 6 ступеней.
Для отличения серий в пределах любой группы были установлены оранжевые пояски на ручках калибров: первая серия группы совсем не имела оранжевого пояска; вторая имела один оранжевый поясок, третья – два и четвертая – три.
Для отличения ступеней в пределах любой серии были использованы шесть цветов: белый, голубой, красный, зеленый, розовато-лиловый и желтый. Белый цвет, таким образом, всегда символизировал новый начальный размер вала или отверстия. [...]
В общем, для отождествления любого калибра в данной системе потребовалось сочетание трех цветов.
Цвета были взяты по возможности основные; чтобы защитить их от быстрого стирания, краска наносилась в нарезанные на ручках углубления.
На рис. 3 показан комплект (группа) калибров, связанных с номинальным размером. По этой фотографии мы видим, что для каждой «ступени» имеется пять калибров: 1) – предельный калиф для подвижной посадки; 2) – предельный калибр для неподвижной посадки; 3) – предельная скоба; 4) – стандартная контрольная плитка для контроля скоб и 5) – ступенчатый калибр.
Кроме перечисленных калибров к комплекту относятся соответственно раскрашенные опознавательные диски – круглой формы для подвижной посадки и овальной для неподвижной.
Ступенчатый калибр имеет шесть ступеней, соответствующих шести диаметрам калибров данного комплекта, и против каждого размера имеет цветную полоску, соответствующую данной ступени.
На рис. 4 показаны все упомянутые калибры и опознавательные диски. На рис. 5 показан ступенчатый калибр.
Процесс работы. Организация работы с цветными калибрами такова:

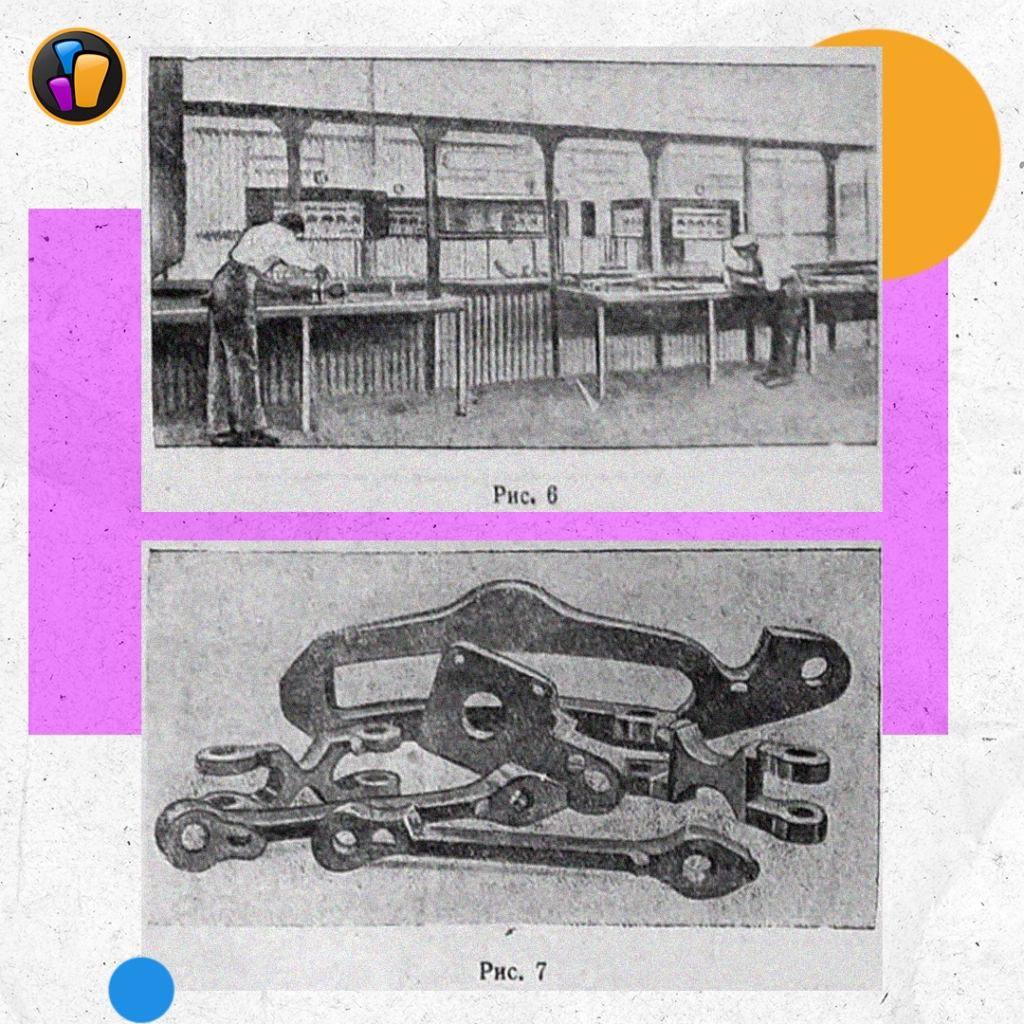

Все части ремонтируемого кулисного механизма после промывки кладутся на инспекционный стол (рис. 6, справа). Контролер (туземец) вкладывает в каждое из отверстий ступенчатый калибр и по цветной полоске калибра определяет тот ближайший размер диаметра, до которого должно быть отшлифовано отверстие; близ этого отверстия оно навешивает с помощью проволоки соответствующий по цвету диск и накладывает на проволоку свинцовую пломбу со своим номером.
Для подвижной посадки навешивается круглый диск, для неподвижной – овальный (соответствующие геометрические символы (вырезаны и на самих калибрах). Таким образом оказывается возможным очень быстро разметить все отверстия. Если ступенчатый калибр второй серии целиком проходит сквозь отверстие это значит, что оно настолько разработано, что его следует направить на цементацию. Если насквозь проходит ступенчатый калибр четвертой серии, деталь вообще направляется в скрап.
Проинспектированные детали отправляются на шлифовальные станки, где с ними поступают соответственно привешенным к ним цветным символам, т. е. при шлифовке контролируют размер отверстий предельными калибрами, расцветка которых тождественна с расцветкой дисков. На рис. 7 показаны направляемые в ремонт детали с привешенными к ним цветными дисками.
После обработки детали возвращаются на второй инспекционный стол по-прежнему с привешенными дисками. Здесь контролер сортирует шипы к отверстиям и вносит соответствующие записи в паспорт кулисного механизма. Диски снимаются и направляются для нового использования.
1. Цветной инструмент психологически привлекателен.
2. Он стимулирует производительность и повышает выход продукции.
3. Цветные символы воспринимаются много безошибочнее, чем буквенные или цифровые.
4. Цветная символика в контроле ведет к упразднению разных форм контрольной документации.
5. Надзор при цветной символизации тоже облегчается.
6. Цветная символизация регулирует прохождение работы по разным цехам или (рабочим местам.
7. Цветная символизация улучшает методы хранения (в шкафах для калибров все крючки и полочки тоже окрашиваются в соответствующие цвета, и нужные калибры моментально находятся или помещаются на свое место).
8. С раскрашенными калибрами более бережно обращаются и потому они дольше сохраняются.
9. Цвета узнаются в три или четыре раза скорее чем цифры или буквы.
10. Цвета являются универсальным языком и могут иметь международное значение.
Аналогичная система была разработана Мурреем для контроля диаметров паровозных осей и отверстий ступиц. Результатом введения описанной системы было полное устранение «пробок» на отдельных рабочих местах выравнивание рабочего потока и значительное повышение производительности мастерских.
Источник: Б.В. Бабин-Корень. Цветная символика в техническом контроле и в управлении станком (из иностранного опыта). // Организация труда. – № 4, апрель 1935 г. – С. 28-30.
